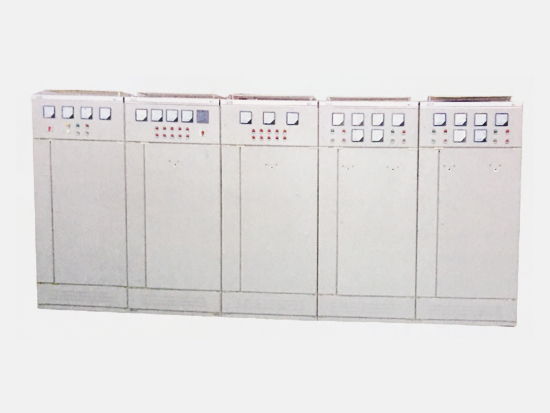

GGD型交流低壓配電柜

1.概述

GGD型交流低壓配電柜適用于發電廠、變電站、廠礦企業等電力用戶的交流50Hz,額定工作電壓380V,額定工作電流至3150A的配電系統,做為動力、照明及配電設備的電能轉換、分配與控制之用。

GGD型交流低壓配電柜是根據能源部、廣大電力用戶及設計部門的要求,本著安全、經濟、合理、可靠的原則設計的新型低壓配電柜。產品具有分斷能力高,動熱穩定性好,電氣方案靈活、組合方便,系列性、實用性強,結構新穎、防護等級高等特點。可作為低壓成套開關設備的更新換代產品使用。

GGD型交流低壓配電柜符合IEC439《低壓成套開關設備和控制設備》,GB7251《低壓成套開關設備》等標準。

2.結構特點:

GGD型交流低壓配電柜的柜體采用通用柜的形式,構架用8MF冷彎型鋼局部焊接組裝而成,構架零件及專用配套零件由型鋼定點生產廠配套供貨,以保證柜體的精度和質量。

通用柜的零部件按模塊原理設計,并有20模的安裝孔,通用系數高。可以使工廠實現預生產,既縮短了生產制造周期,也提高了工作效率。

GGD柜設計時充分考慮到柜體運行中的散熱問題,在柜體上下兩端均有不同數量的散熱槽孔,當柜內電器元件發熱后,熱量上升,通過上端槽孔排出,而冷風不斷地由下端槽孔補充進柜,使密封的柜體自下而上形成一個自然通風道,達到散熱的目的。

GGD柜按照現代工業產品造型設計的要求,采用黃金分割比的方法設計柜體外形和各部分的分割尺寸,使整柜美觀大方,面目一新。

柜門用轉軸式活動鉸鏈與構架相連,安裝、拆卸方便。門的折邊處均嵌有一根山型橡塑條,關門時門與構架之間的嵌條有一定的壓縮行程,能防止門與柜體直接碰撞,也提高了門的防護等級。

裝有電器元件的儀表門用多股軟銅線與構架相連,柜內的安裝件與構架間用滾花螺釘連接,整柜構成完整的接地保護電路。

柜體表面可選用環氧噴粉處理,其附著力強,質感好。整柜呈現亞光色調,避免了眩目效應,給值班人員創造了較舒適的視覺環境。

柜體的頂蓋在需要時可拆除,便于現場主母線的裝配和調整,柜頂的四角裝有吊環,用于起吊和裝運。

柜體的防護等級為IP30,用戶也可根據使用環境的要求在IP20-IP40間選擇。
